Лаборатория PVT-исследований
Лаборатория PVT-исследований выполняет термодинамические исследования пластовых углеводородных систем для получения информации о физико-химических свойствах исследуемых объектов в пластовых и стандартных условиях.
Результаты исследований используются при проектировании схем разработки и обустройства месторождений, организации мониторинга по контролю разработки и оценке полноты выработки запасов углеводородной залежи.
Лаборатория оснащена современным оборудованием, которое позволяет исследовать пластовые флюиды (нефти, газоконденсатных смесей, газов горючих природных) с различным газовым фактором.
После оценки качества поступивших проб при температуре отбора, в соответствии с Техническим заданием Заказчика могут быть выполнены термодинамические исследования пластовых флюидов (нефти, газоконденсата) с использованием трех универсальных установок фирм Sanchez Technologies (Франция), Vinchi Technologies (Франция) – 2 ед.
Установки имеют ячейки высокого давления с максимальными объемами до 1500 см³, что позволяет проводить исследования проб с низким содержанием С5+(25г/м3)
Каждая PVT система является полнопрофильным высокоточным технологическим комплексом для термодинамических исследований пластовых углеводородных систем, позволяющим производить приготовление качественной рекомбинированной пробы непосредственно в установке. Имеется возможность измерения плотности и вязкости на каждом этапе термодинамических исследований, за счёт соединения ячейки PVT с плотномером и вискозиметром высокого давления.
Установки рассчитаны на максимальную температуру 200ºС и максимальное давление до 100МПа. Оборудование изготовлено из материалов устойчивых к воздействию H₂S.
Лаборатория PVT-исследований
Опыт в области проведения PVT исследований пластовых флюидов – 22 года.
В лаборатории термодинамических исследований проводится оценка представительности проб при температуре отбора. Для проведения газоконденсатных термодинамических исследований в ЛАЦ используются четыре PVT-установки фирм: Sanchez Technologies (Франция), Vinchi Technologies (Франция) и Chandler Engineering (США). Все четыре установки обладают ячейками высокого давления с максимальными объемами более 1 000 см³, оснащенными механическими поршнями, позволяющими с высокой точностью задавать необходимый объем пробы.
Каждая PVT система является полнопрофильным высокоточным технологическим комплексом для термодинамических исследований пластовых УВС, позволяющим производить приготовление качественной рекомбинированной пробы непосредственно в установке. Имеется возможность измерения плотности и вязкости жидкой фазы на каждом этапе термодинамических исследований, за счёт соединения ячейки PVT с плотномером и вискозиметром высокого давления.
Установки рассчитаны на максимальную температуру 200ºС и максимальное давление 100МПа.
Оборудование изготовлено из материалов устойчивых к воздействию H₂S.
PVT установка Sanchez Technologies (Франция)
Это одна из передовых современных PVT систем.
Сиcтема PVT 1500/700 Full Visibility – современная многофункциональная установка, предназначенная для проведения комплексов термодинамических исследований и полностью удовлетворяющая повышенным требованиям к качественному анализу поведения углеводородных флюидов в пластовых условиях. Передовая разработка французских инженеров уже зарекомендовала себя с положительной стороны в лучших исследовательских центрах мира.
Характеристики:
- Исследуемый флюид (газоконденсат);
- Объём ячейки (1500 см³);
- Максимальная температура (200 ̊С);
- Максимальное давление (700 атм.);
- Исследование проб с низким содержанием С5+(25г/м3);
- Исследование околокритического флюида;
- Мёртвый объём (10 см³ или 0,7 %);
- Просматриваемый объём ячейки (1500 см³ или 100 %);
- Автоматизация процесса (90 %);
- Влияние человеческого фактора на результаты исследования (10 %);
- Время на стабилизацию системы при рекомбинации (0,5 часа).
Лаборатория PVT-исследований
Опыт в области проведения PVT исследований пластовых флюидов – 22 года.
В лаборатории термодинамических исследований проводится оценка представительности проб при температуре отбора. Для проведения газоконденсатных термодинамических исследований в ЛАЦ используются четыре PVT-установки фирм: Sanchez Technologies (Франция), Vinchi Technologies (Франция) и Chandler Engineering (США). Все четыре установки обладают ячейками высокого давления с максимальными объемами более 1 000 см³, оснащенными механическими поршнями, позволяющими с высокой точностью задавать необходимый объем пробы.
Каждая PVT система является полнопрофильным высокоточным технологическим комплексом для термодинамических исследований пластовых УВС, позволяющим производить приготовление качественной рекомбинированной пробы непосредственно в установке. Имеется возможность измерения плотности и вязкости жидкой фазы на каждом этапе термодинамических исследований, за счёт соединения ячейки PVT с плотномером и вискозиметром высокого давления.
Установки рассчитаны на максимальную температуру 200ºС и максимальное давление 100МПа.
Оборудование изготовлено из материалов устойчивых к воздействию H₂S.
PVT установка Sanchez Technologies (Франция)
Это одна из передовых современных PVT систем.
Сиcтема PVT 1500/700 Full Visibility – современная многофункциональная установка, предназначенная для проведения комплексов термодинамических исследований и полностью удовлетворяющая повышенным требованиям к качественному анализу поведения углеводородных флюидов в пластовых условиях. Передовая разработка французских инженеров уже зарекомендовала себя с положительной стороны в лучших исследовательских центрах мира.
Характеристики:
- Исследуемый флюид (газоконденсат);
- Объём ячейки (1500 см³);
- Максимальная температура (200 ̊С);
- Максимальное давление (700 атм.);
- Исследование проб с низким содержанием С5+(25г/м3);
- Исследование околокритического флюида;
- Мёртвый объём (10 см³ или 0,7 %);
- Просматриваемый объём ячейки (1500 см³ или 100 %);
- Автоматизация процесса (90 %);
- Влияние человеческого фактора на результаты исследования (10 %);
- Время на стабилизацию системы при рекомбинации (0,5 часа).
PVT установка Sanchez Technologies
Обработка видео...
PVT установка Vinci Technologies G4 (Франция) 2 единицы.
Установка Fluid Eval фирмы Vinci Tehnologies является полнопрофильным высокоточным комплексом. Применяется для исследований пластовых УВ систем. Оборудование изготовлено из материалов, устойчивых к воздействию H₂S.
Характеристики:
- Исследуемый флюид (газоконденсат);
- Объём ячейки (1000 см³);
- Максимальная температура (200 ̊ С);
- Максимальное давление (1000 атм.);
- Мёртвый объём (16 см³ или 1,65 %);
- Просматриваемый объём ячейки (36,5 см³ или 3,65%);
- Автоматизация процесса (40 %);
- Влияние человеческого фактора на результаты исследования (60 %);
- Время на стабилизацию системы при рекомбинации (8 часов).
PVT установка Vinci Technologies G4 (Франция) 2 единицы.
Установка Fluid Eval фирмы Vinci Tehnologies является полнопрофильным высокоточным комплексом. Применяется для исследований пластовых УВ систем. Оборудование изготовлено из материалов, устойчивых к воздействию H₂S.
Характеристики:
- Исследуемый флюид (газоконденсат);
- Объём ячейки (1000 см³);
- Максимальная температура (200 ̊ С);
- Максимальное давление (1000 атм.);
- Мёртвый объём (16 см³ или 1,65 %);
- Просматриваемый объём ячейки (36,5 см³ или 3,65%);
- Автоматизация процесса (40 %);
- Влияние человеческого фактора на результаты исследования (60 %);
- Время на стабилизацию системы при рекомбинации (8 часов).
В соответствии с Техническим заданием Заказчика в лаборатории PVT- исследований выполняются эксперименты:

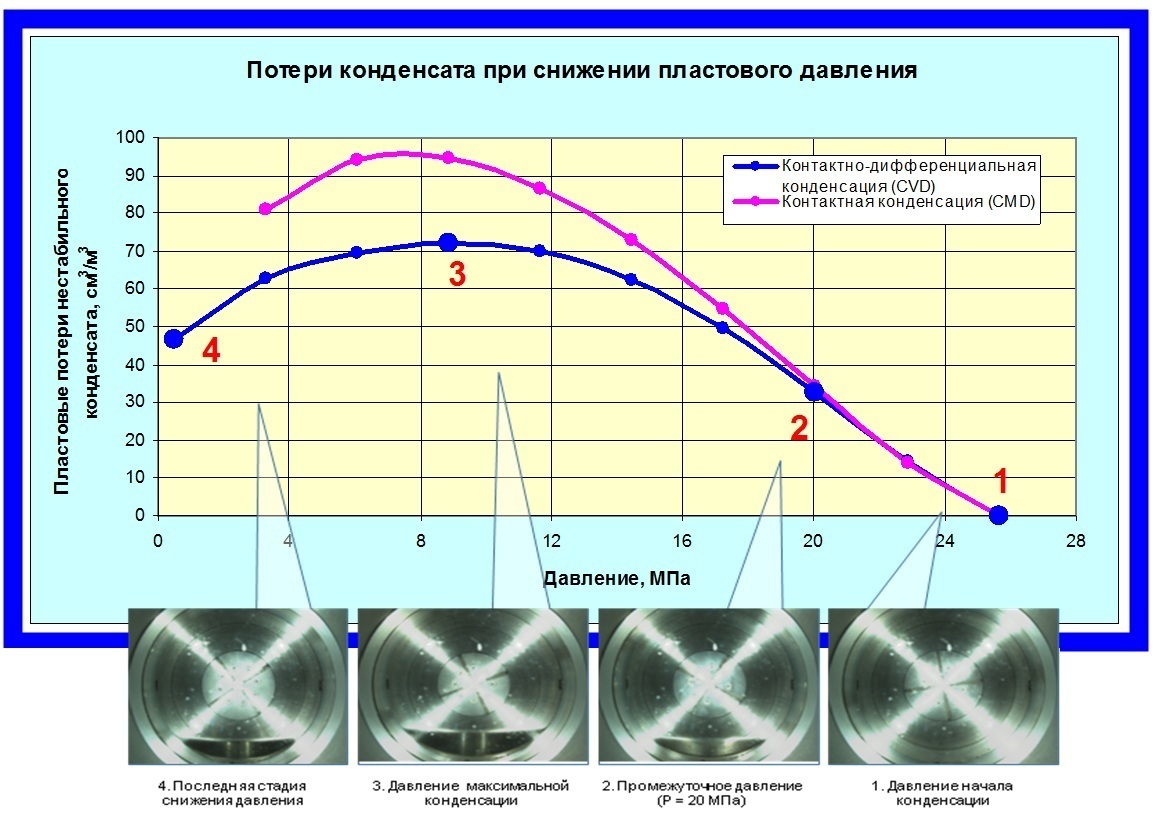

- с целью прогнозирования пластовых потерь при снижении давления в течение разработки месторождения проводятся CVD-эксперименты с заданным конденсатогазовым фактором;
С целью прогнозирования пластовых потерь при снижении давления в течение разработки месторождения проводятся CVD-эксперименты. В соответствии с конденсатогазовым фактором осуществляется загрузка находящихся под давлением проб газа сепарации и нестабильного конденсата в ячейку высокого давления PVT-установки. Полученная система приводится к пластовым условиям, рекомбинируется и стабилизируется до термодинамического равновесия. Далее осуществляется процедура постепенного снижения давления при поддержании пластовой температуры методом объемного расширения. При достижении давления начала конденсации (точки росы) с помощью автоматической камеры визуально фиксируется туман, состоящий из мелкодисперсных капель конденсата, и дополнительно, в качестве контроля, инфракрасным детектором фиксируется резкое изменение коэффициента преломления света в рекомбинированной системе.
- моделирование процессов для оценки технологической эффективности методов конденсатоотдачи при нагнетании в залежи углеводородных и неуглеводородных газов;
- моделирование при пластовых условиях процесса совместимости пластовых и закачиваемых вод с целью их использования в системах поддержания пластового давления
- моделирования при пластовых условиях процесса коррозионной стойкости промыслового оборудования с использованием различных образцов стали;
- моделирование пенообразования в пласте для оценки поведения систем «нефть-газ-пенообразователь» для повышения нефтеотдачи;
- моделирование при пластовых условиях процесса выпадения АСПО (без учета размеров частиц).
- моделирование процесса подготовки углеводородного сырья для выбора и обоснования транспортной модели по магистральному нефтепроводу
Кроме того, в лаборатории PVT-исследований могут быть подготовлены при заданных условиях по температуре, давлению, КГФ рекомбинированные смеси углеводородов с переводом из PVT-установки в контейнер Заказчика
PVT установка Chandler Engineering (США).
Установка модели 2370-3000-G является высокоточным прибором для проведения PVT исследований пластовых флюидов.
Характеристики:
- Исследуемый флюид (нефть);
- Насосная+вспомогательная ячейка:
• давление 0-690,0 атм;
• насосная: объем до 400,0 см³;
• вспомогательная: объем до 600,0 см³;
• температура 20-204 ̊ C;
- Мёртвый объём (15 см³ или 3,8 %);
- Просматриваемый объём ячейки (20 см³ или 5 %);
- Автоматизация процесса (10 %);
- Влияние человеческого фактора на результаты исследования (90 %);
- Время на стабилизацию системы при рекомбинации (72 часа).
PVT установка Chandler Engineering (США).
Установка модели 2370-3000-G является высокоточным прибором для проведения PVT исследований пластовых флюидов.
Характеристики:
- Исследуемый флюид (нефть);
- Насосная+вспомогательная ячейка:
• давление 0-690,0 атм;
• насосная: объем до 400,0 см³;
• вспомогательная: объем до 600,0 см³;
• температура 20-204 ̊ C;
- Мёртвый объём (15 см³ или 3,8 %);
- Просматриваемый объём ячейки (20 см³ или 5 %);
- Автоматизация процесса (10 %);
- Влияние человеческого фактора на результаты исследования (90 %);
- Время на стабилизацию системы при рекомбинации (72 часа).
С целью прогнозирования пластовых потерь при снижении давления в течение разработки месторождения проводятся CVD-эксперименты. В соответствии с конденсатогазовым фактором осуществляется загрузка находящихся под давлением проб газа сепарации и нестабильного конденсата в ячейку высокого давления PVT-установки. Полученная система приводится к пластовым условиям, рекомбинируется и стабилизируется до термодинамического равновесия. Далее осуществляется процедура постепенного снижения давления при поддержании пластовой температуры методом объемного расширения. При достижении давления начала конденсации (точки росы) с помощью автоматической камеры визуально фиксируется туман, состоящий из мелкодисперсных капель конденсата, и дополнительно, в качестве контроля, инфракрасным детектором фиксируется резкое изменение коэффициента преломления света в рекомбинированной системе.
Дальнейшее снижение давления осуществляется путем медленного выпуска газовой фазы с частичным расширением ячейки и возвратом до ее прежнего объема (зафиксированного в точке росы), со стабилизацией системы на заданных этапах и замером объема конденсата. Процедура проводится до приведения давления в ячейке, близкого к атмосферному, после чего осуществляется построение изотермы пластовых потерь при дифференциальной конденсации (потери конденсата в добываемом пластовом газе при снижении пластового давления в процессе разработки залежи) и, при замере плотности конденсата последней ступени, расчет коэффициента извлечения конденсата. Опционально имеется возможность проведения отбора проб газа (с дополнительной ступенью сепарации) на некоторых (или всех) ступенях CVD с целью непосредственного определения компонентного состава и значения потенциального содержания С5+ добываемого газа на этапах снижения давления.
Дальнейшее снижение давления осуществляется путем медленного выпуска газовой фазы с частичным расширением ячейки и возвратом до ее прежнего объема (зафиксированного в точке росы), со стабилизацией системы на заданных этапах и замером объема конденсата. Процедура проводится до приведения давления в ячейке, близкого к атмосферному, после чего осуществляется построение изотермы пластовых потерь при дифференциальной конденсации (потери конденсата в добываемом пластовом газе при снижении пластового давления в процессе разработки залежи) и, при замере плотности конденсата последней ступени, расчет коэффициента извлечения конденсата. Опционально имеется возможность проведения отбора проб газа (с дополнительной ступенью сепарации) на некоторых (или всех) ступенях CVD с целью непосредственного определения компонентного состава и значения потенциального содержания С5+ добываемого газа на этапах снижения давления.
