Газоконденсатные исследования эксплуатационных скважин без выпуска газа в атмосферу (с возвратом скважинной продукции в нефтегазосборный коллектор)


В 2013 году ООО «МНП «ГЕОДАТА» приступила к разработке оборудования, позволяющего минимизировать выбросы газа в атмосферу, при проведении газогидродинамических и газоконденсатных исследований эксплуатационных скважин.
В феврале 2016 года на Яро-Яхинском НГКМ были проведены успешные испытания первой модели Передвижного комплекса для замера дебита скважин ПКДС-16/14-1800/500 (ПКДС-1). Комплекс позволяет выполнять качественную сепарацию газоконденсатной смеси, поступающей из скважины с давлением до 16 МПа, и дебитами до 1800 т.н.м³/сут. по газу и до 500 м³/сут. по жидкости. Эффективность сепарации достигается за счёт комбинации внутренних устройств горизонтального сепаратора. Измерительные линии газа сепарации и насыщенного конденсата/нефти оборудованы приборами учёта расхода, давления, температуры и плотности. После измерения расхода и термобарических показателей фаз, обе фазы смешиваются и направляются в нефтегазосборный коллектор кустовой площадки с последующей транспортировкой на УКПГ/УПН для дальнейшей переработки. Весь процесс выполнения газоконденсатных исследований автоматизирован, контролируется и управляется из мобильной операторной, что в свою очередь исключает необходимость нахождения оператора у сепаратора и минимизирует физический труд. Для предотвращения гидратообразований в сепарационной ёмкости и линиях используется стационарный автоматизированный узел подачи ингибитора гидратообразований.

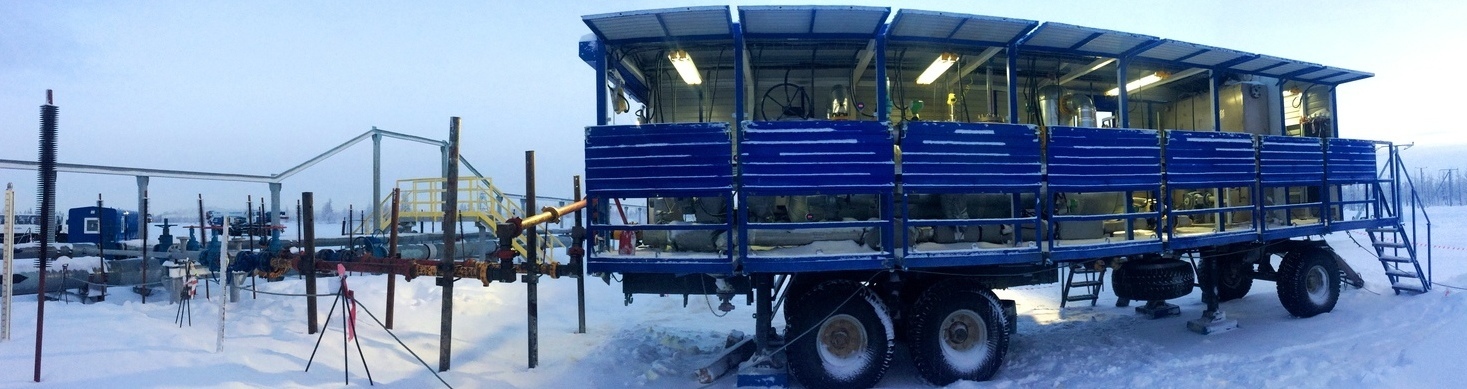

Конструкция установки позволяет при относительно малых габаритах и массе до 20 тонн (вес аналогичных установок более 30 тонн) добиться высокой эффективности сепарации и мобильности. Оборудование располагается на трехосном прицепе, что позволяет транспортировать его как по дорогам с твердым покрытием, так и по грунтовым внутрипромысловым дорогам.

Передвижной комплекс для замера дебита скважин (ПКДС) предназначен для проведения полнопоточных газоконденсатных исследований скважин как без выпуска газа в атмосферу, так и путем сжигания газа на ГФУ, на стадиях освоения, разработки и эксплуатации нефтяных, газовых и газоконденсатных месторождений, а также ПХГ, с целью подсчета запасов газа, нефти и газоконденсата, и определения оптимальных эксплуатационных характеристик объекта.

В феврале 2017 года на Уренгойском НГКМ проведены испытания второго модернизированного комплекса ПКДС-НГКМ-1850/16 (ПКДС-2). В новой установке были реализованы дополнительные функциональные возможности:

• автоматизирован процесс запуска комплекса и замера дебита жидкости по замерной емкости;
• определение обводненности жидкостной фазы поточным влагомером, а так же методом накопления и отстоя;
• одновременный отбор проб газа сепарации (2 поршневых контейнера или 2 газовых баллона 10 л) и насыщенной жидкости (4 КЖ-400), с предварительным термостатированием пробоотборных устройств в термошкафу;
• беспроводная передача данных с контроллера ПКДС на пульт оператора;
• раздельный учет подачи ингибитора гидратообразований (на входе перед установкой, в газовом отводе и на устье скважины).

В результате испытаний получены качественные результаты замеров дебита газа сепарации, насыщенного конденсата и воды, отобранные пробы признаны представительными. Поточный влагомер, установленный в ПКДС-2, позволяет достоверно определять обводненность продукции скважины, получена высокая сходимость с замерами по емкости.

В сентябре 2018 года введен в эксплуатацию третий Передвижной комплекс по замеру дебита скважин ПКДС-ГКМ-1400/16 (ПКДС-3). Комплекс имеет новую конструкцию сепаратора, дополнительно оснащен малыми замерными линиями газа сепарации и насыщенной УВ-жидкости для исследования малодебитных скважин и пескошламоуловителем для измерения механических примесей в продукции скважин.

Комплексы дополнительно укомплектованы пескошламоуловителями, позволяющими выполнять замеры механических примесей в продукции скважины. Для исследования скважин, не оборудованных системами регулирования режимов работы имеются штуцерные манифольды с автоматическими отсекающими кранами.

Схема расстановки техники и оборудования
при проведении газоконденсатных исследований эксплуатационных скважин
без выпуска газа в атмосферу

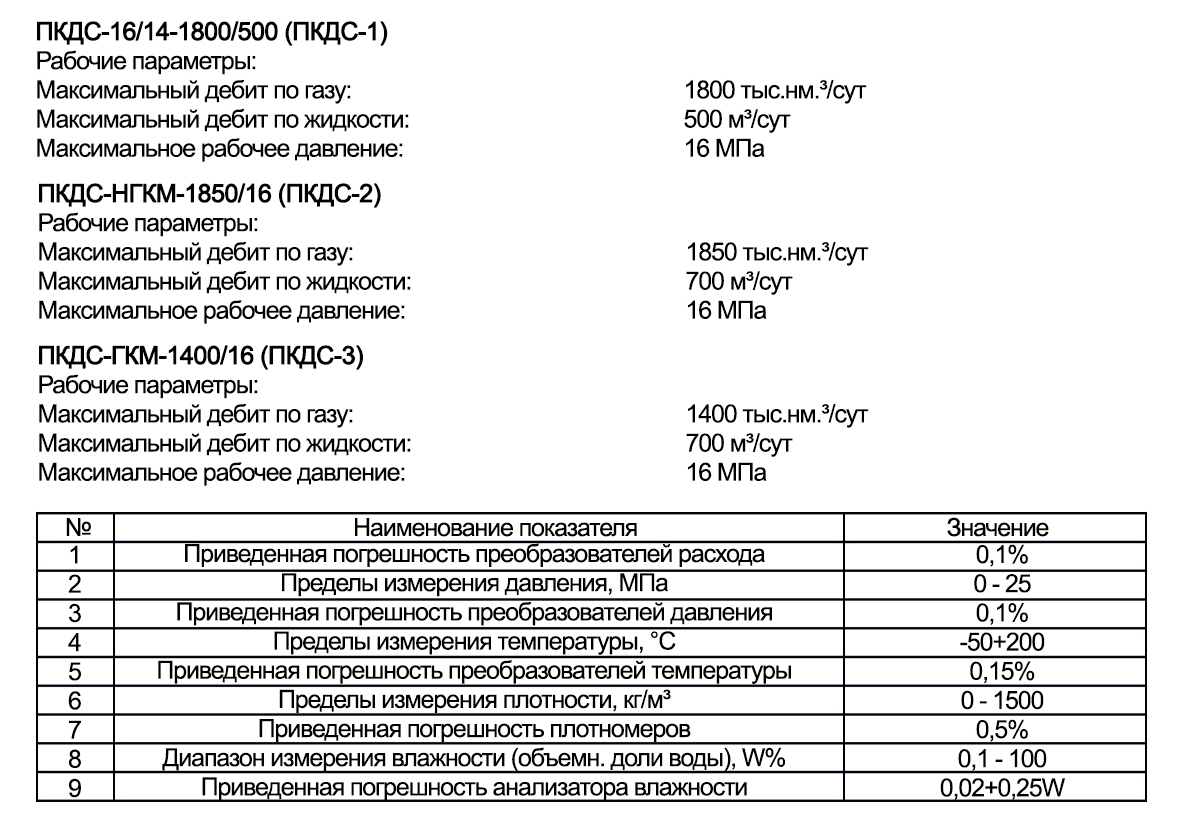

Технические характеристики
Передвижных комплексов для замера дебита скважин

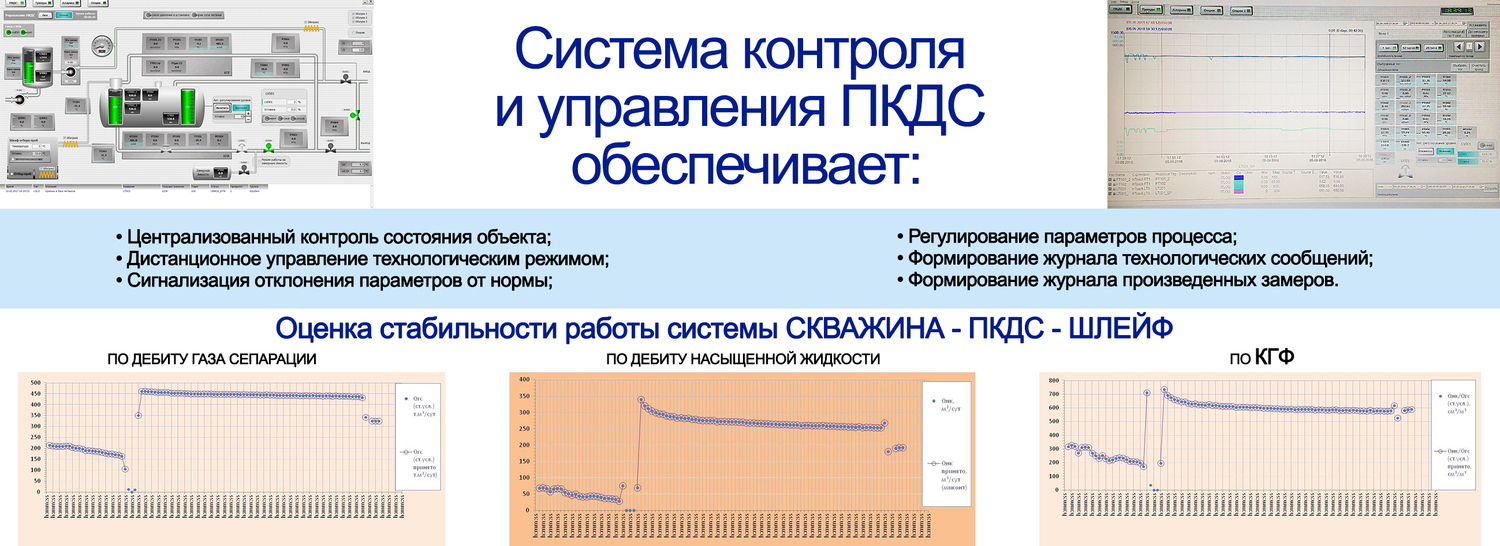

Во всех комплексах реализована система видеонаблюдения и удаленного контроля за параметрами работы установки в режиме реального времени. Специалисты производственно-технической и геологической служб предприятия сопровождают все исследования, что обеспечивает высокое качество получаемых результатов.

С помощью комплексов ПКДС успешно выполняются газоконденсатные исследования скважин на объектах ПАО «НОВАТЭК», ПАО «Газпром», ПАО «НК«Роснефть» и АО «Ачимгаз», комплексы активно используются для уточнения газоконденсатных характеристик эксплуатационного фонда скважин и пробной эксплуатации скважин ПАО «НК «РОСНЕФТЬ».

С помощью ПКДС выполнены работы:

В 2019 году начато изготовление четвертого передвижного комплекса ПКДС-НГКМ-2000/16-П (ПКДС-4). Уникальность модели заключается в ее универсальности по типу флюида исследуемых скважин. С помощью комплекса возможно проведение исследований как газовых, газоконденсатных, так и нефтяных скважин. Комплекс оснащен трехфазным сепаратором со специально разработанной конструкцией внутренних элементов, позволяющей эффективно разделять скважинную продукцию по фазам. Сепаратор выполнен с инертным покрытием, предотвращающим накопление остатков и следов УВЖ. Производительность комплекса по газоконденсатной смеси до 2 млн.н.м³/сут и до 1000 м³/сут по жидкости. Измерение дебита по УВ-жидкости и воде осуществляется с помощью кориолисовых массомеров. Реализована функция замера механических примесей. В дополнение к стационарной установке дозирования ингибитора гидратообразований установлена установка подачи деэмульгатора. Комплекс позволит производить исследования всех типов скважин в большом диапазоне дебитов, а также выполнять задачи по подготовке скважинной продукции при опытно-промышленной эксплуатации скважин.
